Line Of Sight menggunakan Google Earth
Untuk menentukan tinggi tower dan panjang jalur line of sight kita dapat menggunakan bantuan Google Earth dan aplikasi bantu yang ada di website Mikrotik.co.id untuk mengetahui jarak dan tinggi tower.
1. Langkah pertama yaitu buka aplikasi Google Earth anda, kemudian pilih titik koordinat untuk tower 1.

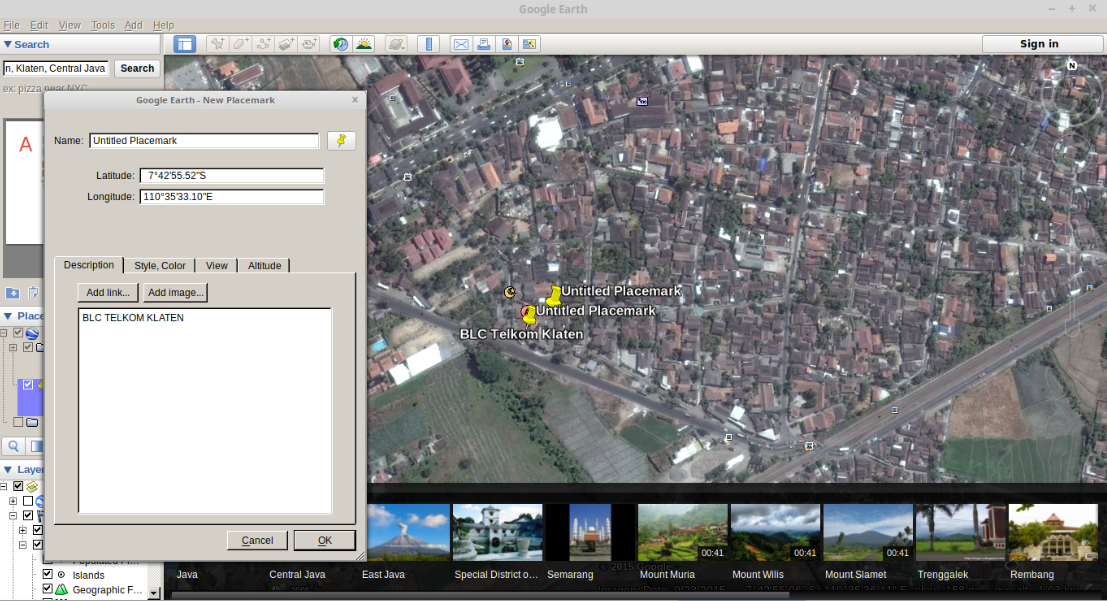

2. Beri tanda clip pada titik koordinat awal atau lokasi yang akan di gunakan untuk membangun tower 1 dan berikan nama lokasinya.
3. Beri clip juga untuk titik kordinat lokasi tower kedua dan jangan lupa berikan nama untuk lokasinya.
4. pilihlah tool untuk membuat garis antara titik awal dan titik kedua "show ruler" --> kemudian klik pada titik awal dan tarik line sampai menuju titik kedua --> klik.
5. Dan kita akan mengetahui berapa jarak dari antara kedua titik

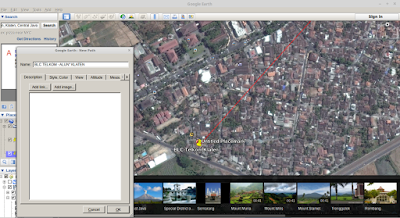

simpang configuration dan berikan nama (BLC - Alun2) --> klik oke.
6. Kemudian untuk mengetahui fresnel zone --> klik kana BLC TELKOM KLATEN pada tab "places" pilih show elevation profile.
7. Kemudian akan terlihat beberapa titik yang tinggi dan rendah di sepanjang jalur line of sight.
8. Setelah itu tentukan tinggi rata - rata penghalang dan kita buka situs mikrotik.co.id --> Aplikasi bantu --> Perhitungan ketinggian antena tower.
Inputkan jarak dan nilai rata - rata ketinggian penghalang kemudian hitung.
9. Setelah selesai maka kita akan mendapatkan hasil perhitungan.
10. Tinggi antena minimun yang di sarankan + jari-jari frequensi zone.
SEKIAN SEMOGA BERMANFAAT!
SALAM DARI ANAK ANAK SMK SAKTI GEMOLONG, SRAGEN.
